Гидрошпонка представляет собой профилированную ленту из пластифицированного поливинилхлорида (ПВХ) шириной от 160 до 500 мм, поставляемую, как правило, в отрезках длиной 20–25 м. Стандартный цвет — чёрный, однако некоторые зарубежные изготовители выпускают изделия иных цветов. Поперечное сечение гидрошпонки имеет сложную форму: развитый профиль с анкерами и компенсационными элементами увеличивает путь фильтрации воды, препятствуя её проникновению внутрь конструкции. Чем сложнее профиль, больше ширина и выше анкерные выступы, тем выше водонепроницаемость.

Чтобы вы могли принять взвешенное решение как и чем “лечить” бетон и останавливать протечки, мы на безвозмездной основе организуем выезд инженера на ваш объект для детального осмотра, фотофиксации и составления точной сметы и карты дефектов (дефектовки).

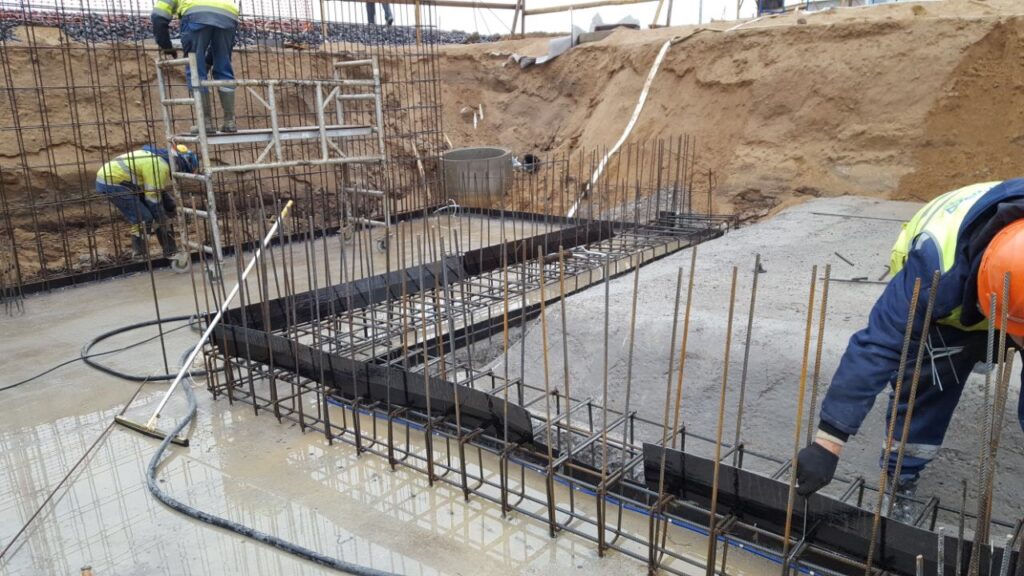

куда монтироватьгидрошпонку

Гидрошпонка нужна в первую очередь для снижения давления воды в холодных или деформационных швах конструкций. Но чаще всего ее применяют как единственную преграду от воды. Особенно это заметно при герметизации деформационных швов. Там ее монтирую в один или несколько уровней зависимости от коструктива и сложности армирования конструкции.

Чем выше давление воды и больше перемещения конструктива, тем толще нужна гидрошпонка и чем выше будут ее анкера тем лучше. Если вообще углубиться в теорию расчета сечения шпонки, ее правильнее всего рассчитывать по специальной формуле и подбирать по графикам. Обычно это делает производитель шпонки на основании технического задания.

ВЫБОР ГИДРОШПОНКИ

Гидрошпонку принято подбирать основываясь на нескольких вводных:

Конструктив места заложения шпонки.
Пиковое давление воды в межсезонье.
Максимально допустимые перемещения конструкции в процессе эксплуатации.

типыгидрошпонок

ТИПЫ ГИДРОШПОНКИ

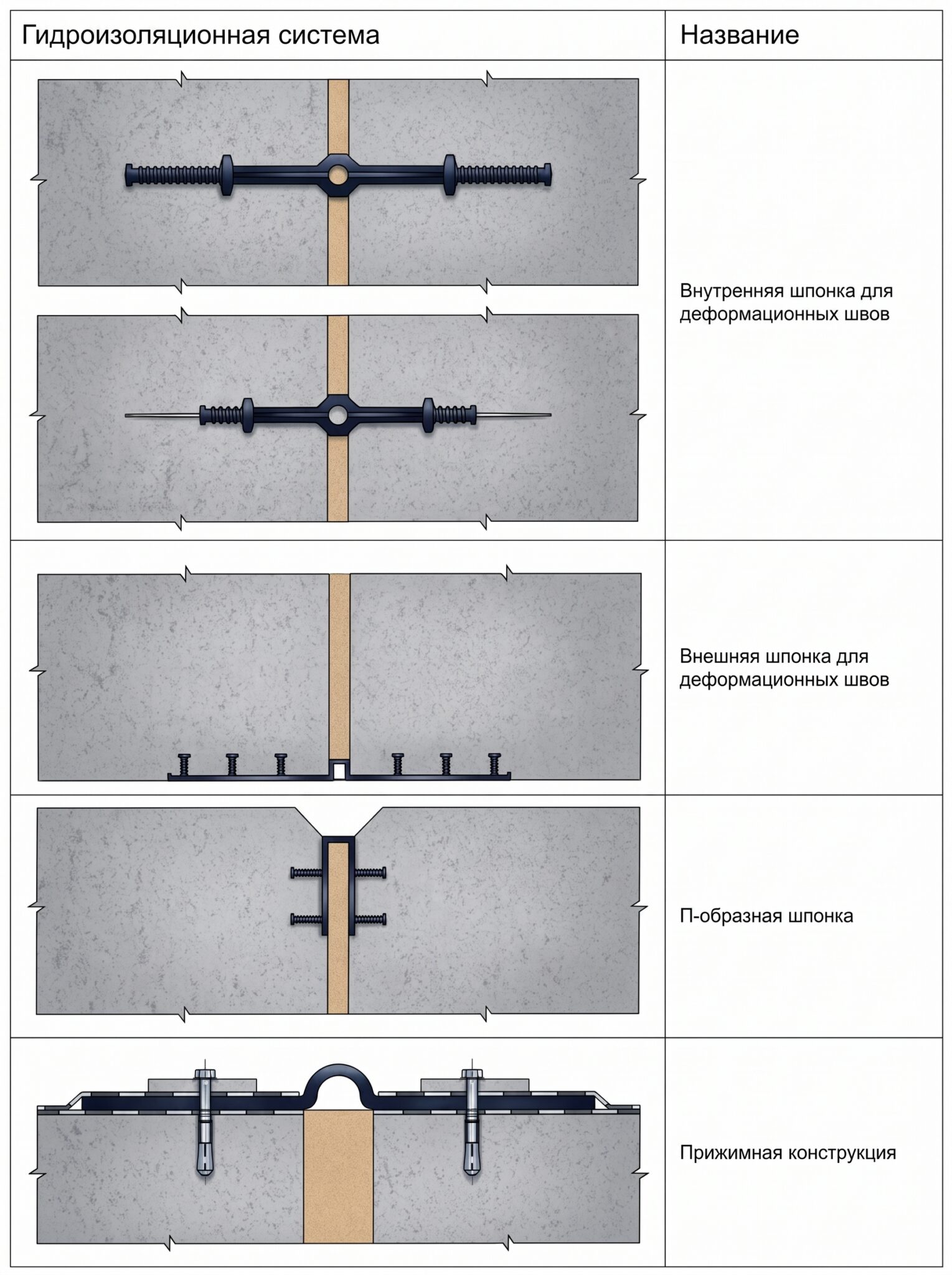

Гидрошпонки бывают разных профилей и сечений. Но чаще всего у всех производителей они повторяются. В зависимости от типа профиля гидрошпонку закладывают в холодный или деформационный шов. В деформационных швах они закладываются в нижней, средней или верхней зоне.

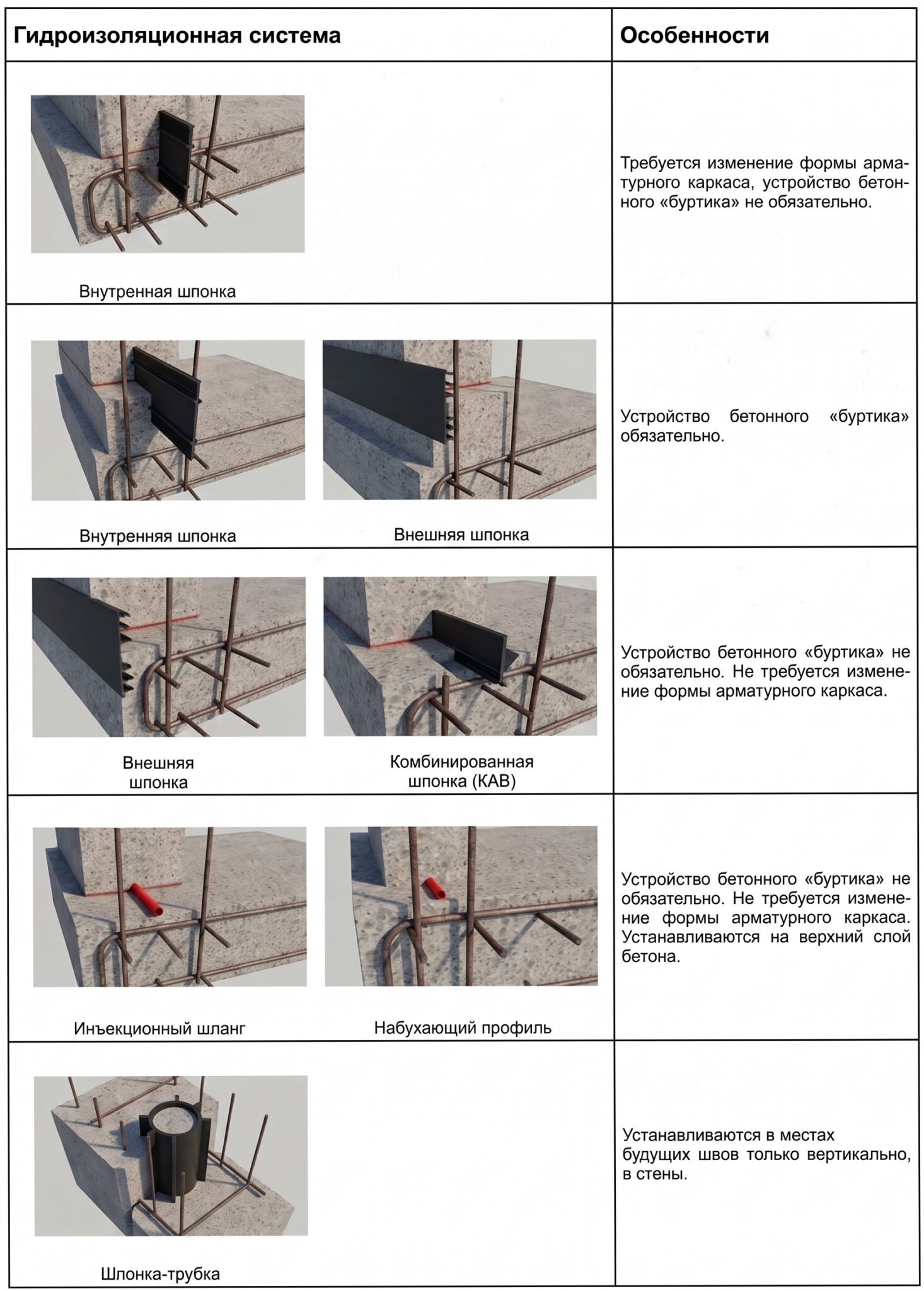

Гидрошпонка для холодных и рабочих швов не имеет компенсационного демпфера и не рассчитана на значительные подвижки конструкции, а также раскрытие шва в который она установлена. В этом случае она работают как уплотняющий статический элемент.

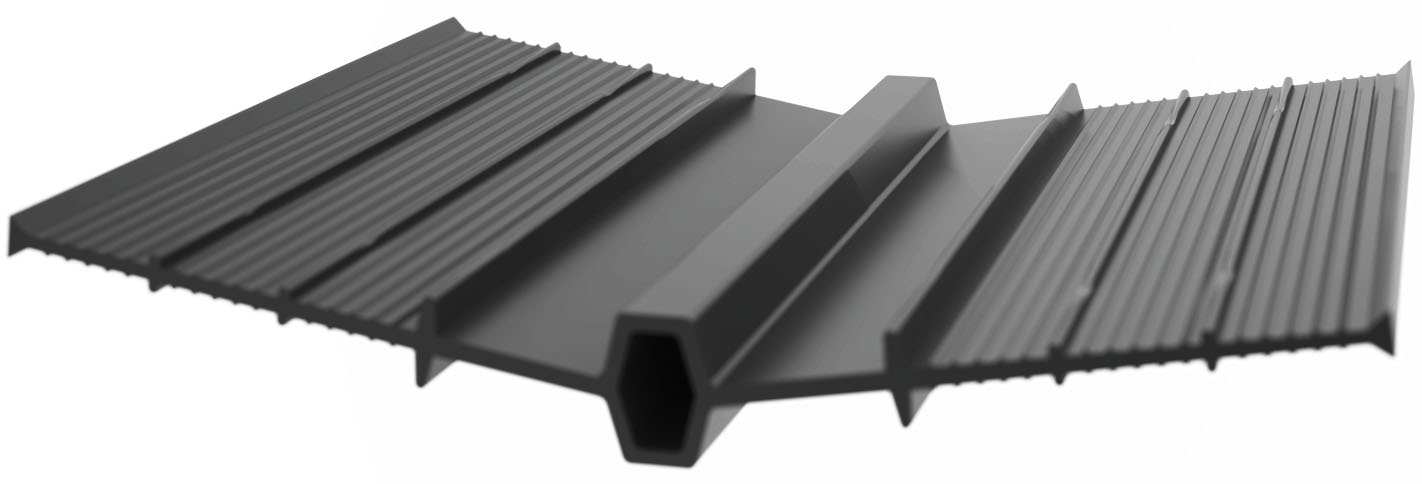

Эластичные и широкие элементы герметизации с компенсационной камерой в средней зоне. Которая способна выдерживать серьезные перемещения и сдерживать основной водоприток в дефшве. На фото показаны три основных вида шпонки. Ширина крыльев и высота анкеров меняется в зависимости от типа шпонки.

При наличии проектной документации выбор гидрошпонки регламентируется расчётными параметрами, однако в ряде случаев проектные решения могут содержать скрытые риски. Наш профильный опыт позволяет выполнить углублённый анализ конструктивных узлов, выявить «слабые звенья» с точки зрения герметичности и долговечности, а также предложить усовершенствованные варианты монтажа.

Мы готовы разработать альтернативные схемы установки гидрошпонок, обосновать их преимущества и защитить предлагаемые решения на техническом совете (или расширенном совещании с участием проектировщиков и заказчика).

Для объективной верификации выбора герметизирующего элемента (будь то рабочий шов или деформационный шов) необходимо располагать следующими данными:

Гидрогеологическая характеристика строительной площадки (уровень и химический состав грунтовых вод, фильтрационные коэффициенты, напоры);
Проектные величины абсолютных и относительных осадок элементов сооружения, а также прогнозируемые перемещения (в том числе температурные и усадочные), заложенные в расчётной модели.

ошибки при
монтаже гидрошпонок

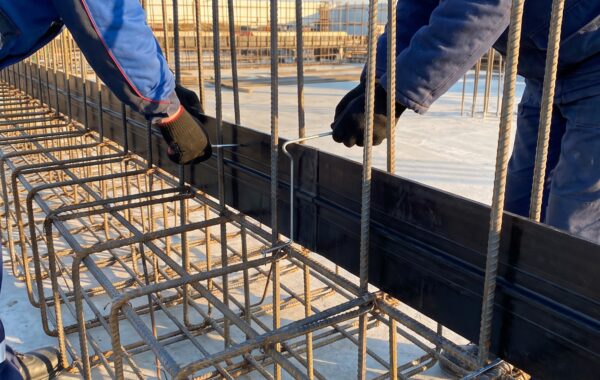

ОСНОВНЫЕ ОШИБКИ ПРИ МОНТАЖЕ ГИДРОШПОНКИ Монтаж шпонки выполняет заказчик, а спайку швов подрядчик. Монтаж гидрошпонки выполняется со смятием анкеров. Монтаж шпонки с пробиванием в ней дыр в районе компенсатора. Отсутствие контроля качества в процессе бетонирования. Плохое заполнение гидрошпонки дефшва наполнителем. Монтаж гидрошпонки внахлест.

Обычно заказчик пытается сэкономить на монтаже гидрошпонки и основной монтаж производит собственными неквалифицированными силами. А подрядчику предлагает только спаять швы. Это одна из самых больших и серьезных ошибок, потому, что обычные рабочие не знают всех нюансов работы с гидрошпонками. Следует заметить, что в зимний период гидрошпонка “дубеет”. И ее монтаж занимает больше времени, чем в жаркую погоду.
